列管式換熱器
列管式換熱器
發布者：admin?? 發布時間： 2013-10-08 10:35?? 瀏覽次數：
詳細說明：

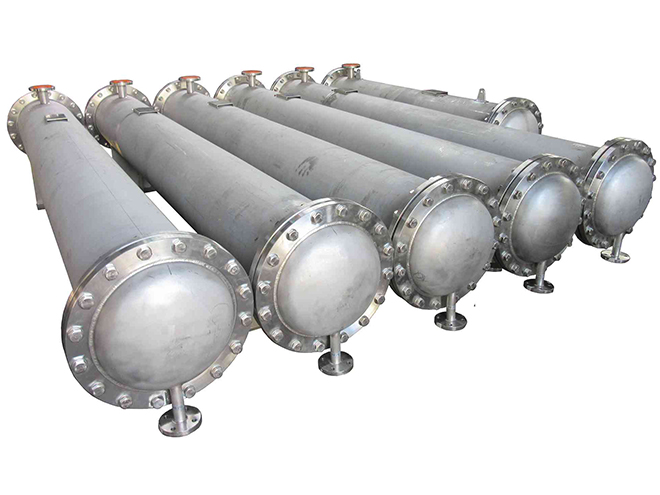

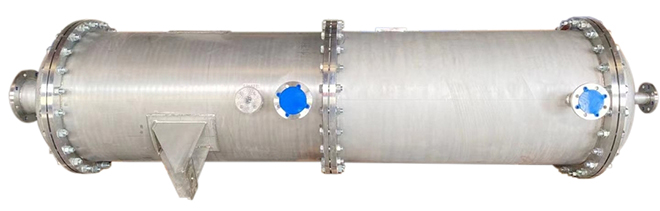

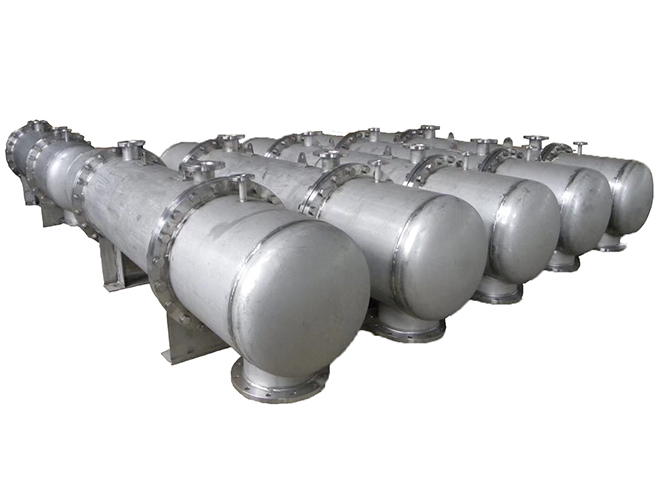

列管式換熱器（管殼式換熱器、管式冷卻器），廣泛應用于化工、醫藥、食品飲料、酒精生產、制冷、民用等工藝。它主要由殼體、管板、換熱管、封頭、折流擋板等組成。所需材質 ，可分別采用普通碳鋼、紫銅、或不銹鋼制作。在進行換熱時，一種流體由封頭的連結管處進入，在管流動，從封頭另一端的出口管流出，這稱之管程列管式換熱器；另-種流體由殼體的接管進入，從殼體上的另一接管處流出，這稱為殼程列管式換熱器。
固定管板式換熱器
列管式換熱器的結構比較簡單、緊湊、造價便宜，但管外不能機械清洗。固定管板式換熱器管束連接在管板上，管板分別焊在外殼兩端，并在其上連接有頂蓋，頂蓋和殼體裝有流體進出口接管。通常在管外裝置一系列垂直于管束的擋板。同時管子和管板與外殼的連接都是剛性的，而管內管外是兩種不同溫度的流體。因此，當管壁與殼壁溫差較大時，由于兩者的熱膨脹不同，產生了很大的溫差應力，以至管子扭彎或使管子從管板上松脫，甚至毀壞換熱器。
為了克服溫差應力必須有溫差補償裝置，一般在管壁與殼壁溫度相差60℃ 以上時，為安全起見，換熱器應有溫差補償裝置。但補償裝置（膨脹節）只能用在殼壁與管壁溫差低于60～70℃和殼程流體壓強不高的情況。一般殼程壓強超過0.6Mpa時由于補償圈過厚，難以伸縮，失去溫差補償?shù)淖饔?，就?yīng)考慮其他結構。
浮頭式換熱器

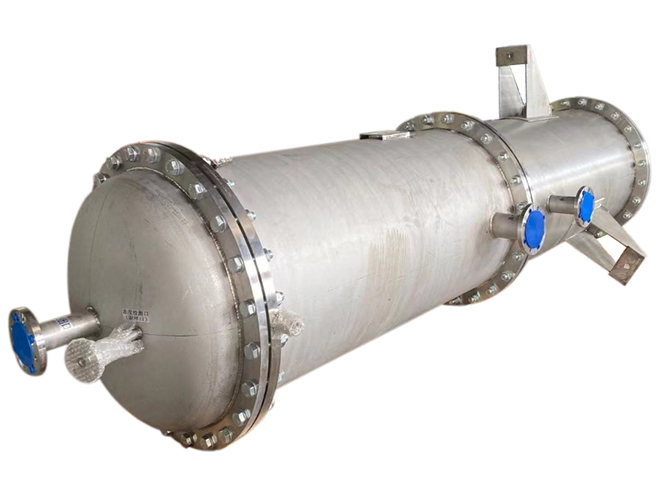

換熱器的一塊管板用法蘭與外殼相連接，另一塊管板不與外殼連接，以使管子受熱或冷卻時可以自由伸縮，但在這塊管板上連接一個頂蓋，稱之為“浮頭”，所以這種換熱器叫做浮頭式換熱器。其優點是：管束可以拉出，以便清洗；管束的膨脹不變殼體約束，因而當兩種換熱器介質的溫差大時，不會因管束與殼體的熱膨脹量的不同而產生溫差應力。其缺點為結構復雜，造價高。
U型管式換熱器
U形管式換熱器，每根管子都彎成U形，兩端固定在同一塊管板上，每根管子皆可自由伸縮，從而解決熱補償問題。管程至少為兩程，管束可以抽出清洗，管子可以自由膨脹。其缺點是管子內壁清洗困難，管子更換困難，管板上排列的管子少。優點是結構簡單，質量輕，適用于高溫高壓條件。
列管式換熱器的折流擋板為提高殼程流體流速，往往在殼體內安裝一定數目與管束相互垂直的折流擋板。折流擋板不僅可防止流體短路、增加流體流速，還迫使流體按規定路徑多次錯流通過管束，使湍動程度大為增加。常用的折流擋板有圓缺形和圓盤形兩種，前者更為常用。
列管式換熱器基本參數：
| 基本參數表（換熱管外徑Φ20） | |||||||||
| 公稱直徑 mm | 管程數 | 管子根數 | 中心排管數 | 管程流通面積 ㎡ |
計算換熱面積㎡ 換熱管長mm |
||||
| 1500 | 2000 | 3000 | 4500 | 6000 | |||||
| 159 | 1 | 15 | 5 | 0.0030 | 1.4 | 1.9 | 2.8 | ||
| 219 | 1 | 33 | 7 | 0.0066 | 3.1 | 4.1 | 6.2 | ||
| 273 | 1 | 65 | 9 | 0.0131 | 6.1 | 8.2 | 12.3 | 18.4 | 24.5 |
| 2 | 56 | 8 | 0.0056 | 5.3 | 7.0 | 10.6 | 15.8 | 21.1 | |
| 325 | 1 | 99 | 11 | 0.0199 | 9.3 | 12.4 | 18.7 | 28.0 | 37.3 |
| 2 | 88 | 10 | 0.0088 | 8.3 | 11.1 | 16.6 | 24.9 | 33.2 | |
| 4 | 68 | 11 | 0.0034 | 6.4 | 8.5 | 12.8 | 19.2 | 25.6 | |
| 400 | 1 | 174 | 14 | 0.0350 | 16.4 | 21.9 | 32.8 | 49.2 | 65.6 |
| 2 | 164 | 15 | 0.0165 | 15.5 | 20.6 | 30.9 | 46.4 | 61.8 | |
| 4 | 146 | 14 | 0.0073 | 13.8 | 18.3 | 27.5 | 41.3 | 55.0 | |
| 450 | 1 | 237 | 17 | 0.0477 | 22.3 | 29.8 | 44.7 | 67.0 | 89.3 |
| 2 | 220 | 16 | 0.0221 | 20.7 | 27.6 | 41.5 | 62.2 | 82.9 | |
| 4 | 200 | 16 | 0.0101 | 18.8 | 25.1 | 37.7 | 56.5 | 75.4 | |
| 500 | 1 | 275 | 19 | 0.0553 | 34.6 | 51.8 | 77.8 | 103.7 | |
| 2 | 256 | 18 | 0.0257 | 32.2 | 48.3 | 72.4 | 96.5 | ||
| 4 | 222 | 18 | 0.0112 | 27.9 | 41.8 | 62.8 | 83.7 | ||
| 基本參數表（換熱管外徑Φ25） | |||||||||
| 公稱直徑 mm | 管程數 | 管子根數 | 中心排管數 | 管程流通面積 ㎡ |
計算換熱面積㎡ 換熱管長mm |
||||
| 1500 | 2000 | 3000 | 4500 | 6000 | |||||
| 159 | 1 | 11 | 3 | 0.0038 | 1.3 | 1.7 | 2.6 | ||
| 219 | 1 | 25 | 5 | 0.0087 | 2.9 | 3.9 | 5.9 | ||
| 273 | 1 | 38 | 6 | 0.0132 | 4.5 | 6.0 | 9.0 | 13.4 | 17.9 |
| 2 | 32 | 7 | 0.0055 | 3.8 | 5.0 | 7.5 | 11.3 | 15.1 | |
| 325 | 1 | 57 | 9 | 0.0197 | 6.7 | 9.0 | 13.4 | 20.1 | 26.9 |
| 2 | 56 | 9 | 0.0097 | 6.6 | 8.8 | 312 | 19.8 | 26.4 | |
| 4 | 40 | 9 | 0.0035 | 4.7 | 6.3 | 9.4 | 14.1 | 18.8 | |
| 400 | 1 | 98 | 12 | 0.0039 | 11.5 | 15.4 | 23.1 | 34.6 | 46.2 |
| 2 | 94 | 11 | 0.0163 | 11.1 | 14.8 | 22.1 | 33.2 | 44.3 | |
| 4 | 76 | 11 | 0.0066 | 9.0 | 11.9 | 17.9 | 26.9 | 35.8 | |
| 450 | 1 | 135 | 13 | 0.0468 | 15.9 | 21.2 | 31.8 | 47.7 | 63.6 |
| 2 | 126 | 12 | 0.0218 | 14.8 | 19.8 | 29.7 | 44.5 | 59.4 | |
| 4 | 106 | 13 | 0.0092 | 12.5 | 16.7 | 25.0 | 37.5 | 50.0 | |
| 500 | 1 | 174 | 14 | 0.0603 | 27.3 | 41.0 | 61.5 | 82.0 | |
| 2 | 164 | 15 | 0.0284 | 25.8 | 38.6 | 58.0 | 77.3 | ||
| 4 | 144 | 15 | 0.0125 | 22.6 | 33.9 | 50.9 | 67.9 | ||
