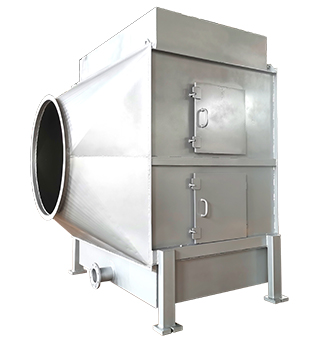

空氣熱交換器/翅片管散熱器
空氣熱交換器/翅片管散熱器
發布者：admin?? 發布時間： 2011-10-23 13:03?? 瀏覽次數：
詳細說明：
S型蒸汽換熱器廣泛用于化工、醫藥等行業，蒸汽溫度高、耐腐性好，安裝方便，經久耐用。 S型蒸汽換熱器是一種標準型號的散熱排管，適用于蒸汽加熱系統，因其進出水接頭分置于排管兩側，所以采用曲管來消除受熱膨脹及其它原因所造成的應力。
翅片管均用φ16×1mm紫銅管繞制上10*0.2mm的皺折紫銅帶而成，呈螺旋狀，具有3.2mm—“R”，4.2mm—“M”，6.5mm—“T”三種不同的片距，”R”種片距，片距小而散熱面積仍具有很大的散熱量：“M”種片距，片距較大，散熱量及空氣阻力均較?。?rdquo;T”種片距，片距大，適用蒸汽壓力較高而空氣溫升較低的情況。
S型蒸汽散熱器有各種不同表面管長、管數、排數及翅片片距的多種組合，計有大小規格七百六十五種。
翅片管繞制完畢后均進行表面浸鍍錫合金，以確保翅片與管子接觸緊密，并達到美觀防腐蝕的效果。
翅片管與進氣回水總管的連接，均采用銅焊，其它工藝細節，均嚴格要求，以確保散熱器性能良好，經久耐用，安裝方便，經濟合算。
翅片管均用φ16×1mm紫銅管繞制上10*0.2mm的皺折紫銅帶而成，呈螺旋狀，具有3.2mm—“R”，4.2mm—“M”，6.5mm—“T”三種不同的片距，”R”種片距，片距小而散熱面積仍具有很大的散熱量：“M”種片距，片距較大，散熱量及空氣阻力均較?。?rdquo;T”種片距，片距大，適用蒸汽壓力較高而空氣溫升較低的情況。
S型蒸汽散熱器有各種不同表面管長、管數、排數及翅片片距的多種組合，計有大小規格七百六十五種。
翅片管繞制完畢后均進行表面浸鍍錫合金，以確保翅片與管子接觸緊密，并達到美觀防腐蝕的效果。
翅片管與進氣回水總管的連接，均采用銅焊，其它工藝細節，均嚴格要求，以確保散熱器性能良好，經久耐用，安裝方便，經濟合算。

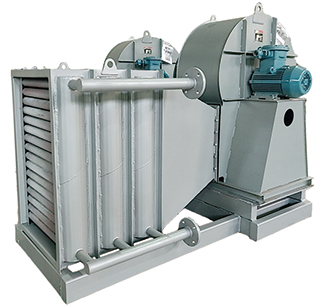

SRZ型翅片管換熱器是一種既適用于蒸汽系統又適用于熱水系統中作為加熱空氣用的空氣加熱器，主要用于熱風采暖、空氣調節系統及干燥裝置的空氣加熱，是熱風裝置中的主要設備，它在當前的工礦企業，各大型建筑物的采暖通風系統中得到廣泛的應用。散熱器采用熱介質可以為蒸汽或熱水。蒸汽的工作壓力為0.3Mpa,熱水溫度可在130-70℃左右。
SRZ型翅片管換熱器主要由順空氣流向的三排叉排列螺旋翅片管束組成，其翅片管均用中21*2mm無縫鋼管繞制上15*0.5mm的皺折鋼帶而成，呈現螺旋狀，片距有5mm—在“D”，6mm—中“Z”，８ｍｍ—小“X”。
SRZ型翅片管換熱器的特點是結構緊湊，外形美觀、便于安裝，方便管理，經久耐用，它不僅適用于集中送風式采暖，同時也適用于局部采暖或其它用途。
